Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Mengetik: | Belt Conveyor Cenderung | Permukaan: | Datar dan Pola |
---|---|---|---|
Bahan: | Karet | Bahan Fitur: | Tahan panas |
Lebar Sabuk: | 500/550/650/800 / 1000mm | Voltag: | 220/380 / 415V / 440V |
penggunaan: | Transimisi Material | Garansi: | 12 bulan |
Cahaya Tinggi: | portable conveyor systems,portable belt conveyor systems |
Sistem Pemuatan Berulang Besar Sistem Belt Conveyor Pinggir Berukuran Besar
Deskripsi Corrugated Sidewall Cleated Belt Conveyor:
Sidewall cleated belt conveyor adalah alat pengangkut kontinyu dari material curah lepas seperti kokas, batubara, batu kapur, pasir dan kerikil. Ini mengadopsi belt conveyor berkualitas tinggi dengan dinding samping bergelombang dan baffle horizontal. Sabuk Sidewall digunakan untuk membawa material ke atas. Dinding samping meningkatkan kapasitas angkut belt dan mencegah produk jatuh dari tepi belt. Vulkanisasi panas memberikan adhesi 5x lebih besar antara belt dan dinding samping, sehingga menghilangkan kebutuhan untuk membelokkan dinding samping ke sabuk dasar. Adhesi yang lebih besar juga mencegah dinding samping dari mengangkat dan memisahkan dari sabuk dasar, memperpanjang masa pakai belt.
Aplikasi Corrugated Sidewall Cleated Belt Conveyor:
Sidewall cleated Sistem conveyor belt miring terutama digunakan di punjung, metalurgi, pertambangan, listrik, batu bara, pengecoran, konstruksi, makanan, pekerjaan semen, pupuk, dll.
Spesifikasi - Parameter Teknis:
Lebar Sabuk (mm) | Ketinggian Dinding Samping (mm) | Kuantitas Konveyor pada sudut tertentu Q (m 3 / h) | |||
30 ° | 45 ° | 60 ° | 90 ° | ||
500 | 120 | 55 | 36 | 25 | 11 |
120 | 96 | 63 | 43 | 19 | |
650 | 160 | 119 | 83 | 58 | 25 |
160 | 156 | 109 | 76 | 33 | |
800 | 200 | 190 | 137 | 97 | 43 |
240 | 247 | 189 | 140 | 63 | |
1000 | 200 | 266 | 191 | 134 | 75 |
240 | 347 | 267 | 197 | 101 | |
1200 | 240 | 400 | 308 | 228 | 122 |
300 | 491 | 379 | 285 | 167 | |
1400 | 300 | 611 | 473 | 355 | 159 |
400 | 771 | 590 | 435 | 195 |
Keunggulan Unggulan:
1. biaya perawatan yang rendah.
2. Kapasitas angkut besar, dan dapat menghindari tumpahnya material secara paksa.
3. Sabuk dapat memfasilitasi perpindahan dari horizontal ke arah miring dan dari pengangkutan miring ke horizontal.
4. Menghemat banyak ruang karena memungkinkan pengangkutan material pada 0-90 derajat.
5. belt conveyor samping ban banyak digunakan dalam batubara, makanan, bangunan, kimia, air dan listrik dan industri metalurgi.
Prinsip bekerja

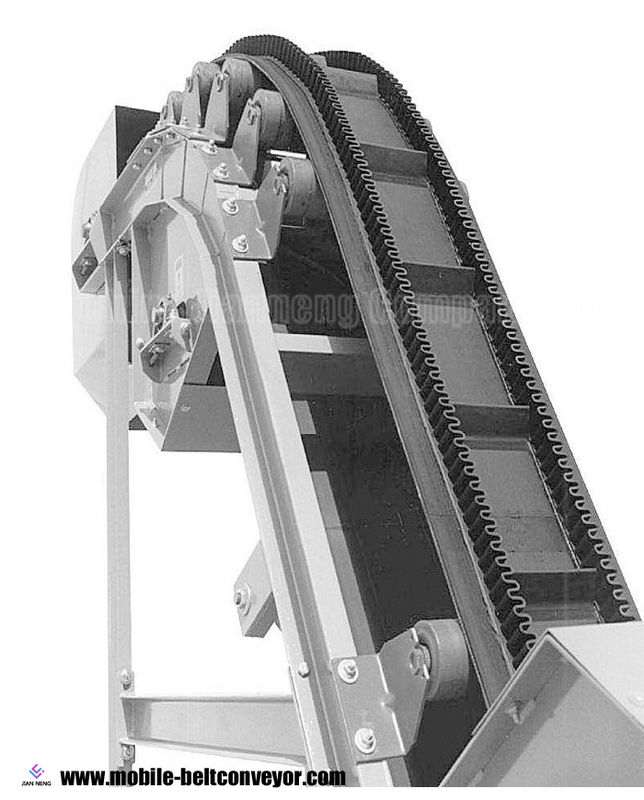

Lereng Bergelombang Sidewall Rubber Belt Conveyor
Bagian pembebanan horisontal roda defleksi menekuk sabuk ke dalam pemberian bahan curah yang terjadi pada jalur umpan yang sebagian besar horisontal, di mana sabuk dinding samping didukung oleh pemuatan dampak pemuatan. Pemberian bahan yang disampaikan dapat dicapai dengan memberi makan langsung dari hopper, melalui parasut, sabuk pengumpan atau puli makan. Pemilihan stasiun pengumpanan optimal tergantung pada sifat material curah dan kecepatan belt konveyor vertikal. Untai ke atas dan ke bawah terbungkus dari bawah ke atas. Rol substruktur atau dukungan tidak diperlukan di bagian ini.
Bagian vertikal mengarah di atas kurva defleksi ke bagian luahan horizontal. Kurva defleksi terdiri dari sejumlah katrol spesifikasi tinggi. Katrol ini mengalami beban vektor membelokkan ketegangan sabuk dari vertikal ke horizontal.
Pada puli penggerak, bahan curah dibuang dan sabuk dikembalikan ke untaian kembali. Tergantung pada sifat material massal, pulley drive diikuti oleh roda pemukul untuk pembersihan sabuk di sisi kembalinya. Pemukul itu didorong sendiri. Bahan yang gagal dari sabuk masuk ke saluran pengiriman utama. Roda defleksi lateral memutar sabuk dari belakang horisontal ke arah vertikal.
Kita dapat memilih mesin yang paling sesuai dengan kebutuhan pelanggan.
1. Apa bahan pembawa dan karakteristik fisiknya? seperti bulk density, ukuran makan, suhu, konten mositure dll.
2. Berapa kapasitas pemrosesan konveyor?
3. Apa sudut kemiringan konveyor?
4. Berapa ketinggian angkat (jarak antara saluran masuk dan saluran keluar)?
5. Berapa panjang bagian horizontal?
